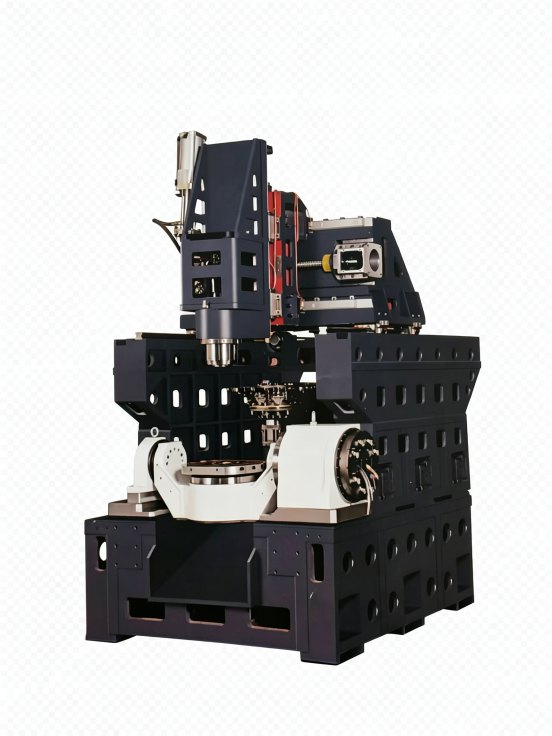

摇篮式五轴加工中心 ZS-400
ZS-400
ZS-400加工中心结构紧凑，搭载回转工作台实现多面加工；配有独立数控操作面板，方便程序设置与状态监控；防护门带观察视窗，兼顾安全与加工观察；配套链式排屑器与接屑小车，适合批量生产；机身刚性强，可完成铣削、钻孔、镗削等精密加工。
技术参数
| 名称 | 单位 | ZS‑U400 | ZS‑U500 | ZS‑U600 |
|---|---|---|---|---|
| X 轴行程 | mm | 400 | 500 | 600 |
| Y 轴行程 | mm | 600 | 650 | 600 |
| Z 轴行程 | mm | 350 | 400 | 500 |
| A 轴行程回转角度 | ° | 110°~‑110° | 110°~‑110° | ±120° |
| C 轴行程回转角度 | ° | 360° | 360° | 360° |
| 主轴端面距离转台台面（A 轴 0°） | mm | 120‑470 | 150‑550 | ‑100‑500 |
| 主轴端面距离 A 轴旋转轴心（A 轴 90°） | mm | 120‑470 | 150‑550 | ‑ |
| 主轴中心距离 A 轴端面（A 轴 90°） | mm | 前 350 后 250 | 前 400 后 250 | ‑ |
| 加工范围 | mm | Φ400 | Φ500 | Φ600 |
| 安装法兰直径 | mm | Φ320 | Φ400/430 | Φ600切边 |
| 中心孔直径 | mm | Φ65 | Φ50 | ‑ |
| 最大承受重量 | kg | 120 | 150 | 600 |
| 直径 | mm | Φ150 | Φ150 | ‑ |
| A/C 轴‑摆动速度 | rpm | ‑ | ‑ | 16.6/90 |
| 最高转速 | rpm | 24000 | 15000 | 15000 |
| 输出功率 | kw | 15 | 11 | 25 |
| 刀柄形式 | ‑ | HSK E50 | 直连 BBT40 | HSK‑63 |
| X/Y/Z 轴功率 | kw | 3/3/3 | 3/3/4.4 | 3.0/3.0/4.5 |
| A 轴额定力矩 / 最大力矩 | N.m | 259/460 | 782/1540 | ‑ |
| C 轴额定力矩 / 最大力矩 | N.m | 122/223 | 249/498 | ‑ |
| X、Y、Z 速度 | m/min | 30 | 20 | 25 |
| A 轴速度 | mm/min | 5400 | 7200 | ‑ |
| C 轴速度 | mm/min | 7200 | 36000 | ‑ |
| X、Y、Z 速度 | m/min | 10 | 10 | 30 |
| A 轴速度 | mm/min | 4000 | 4000 | ‑ |
| C 轴旋转速度 | mm/min | 6000 | 10000 | ‑ |
| X/Y/Z 轴 | mm | ±0.005/300 | ±0.005/300 | ±0.008/300 |
| A/C 轴 | Arc. sec | ±12/±8 | ±15/±10 | / |
| X/Y/Z 轴 | mm | 0.005/300 | 0.005/300 | ±0.004/300 |
| A/C 轴 | Arc. sec | ±12/±8 | ±15/±10 | / |
| X/Y/Z 轴线轨规格 | mm | 35/35/35 | 45/45/45 | 45 |
| X/Y/Z 轴丝杆规格 | mm | 3210 | 40/40/40 | 4012 |
| CNC 数控系统 | ° | 新代 | 新代 | 新代 |
| 刀库容量 | T | 32 | 24/40 | 32 |
| 刀库形式 | ‑ | 链式刀库 | 圆盘式链式 | 平移式 (链式) |
| 机器总重量（约） | kg | 4500 | 7800 | 9150 |
| 机台外观尺寸（长 × 宽 × 高） | mm | 3000*2600*2900 | 2700*4000*2800 | 3000*4500*3000 |
*基础参数以双方签订技术协议为准
