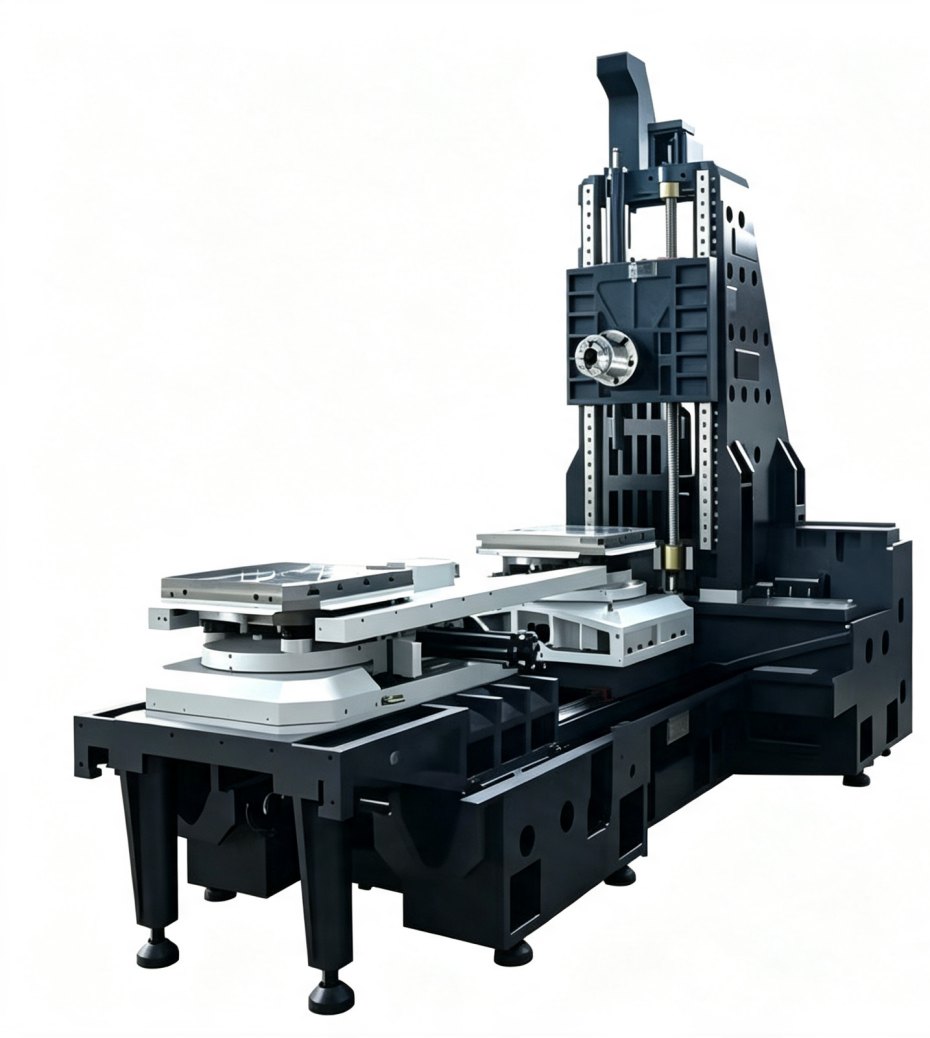

卧式加工中心 ZS-H800
ZS-H800
ZS-H800 卧式加工中心，箱体式高刚性机身，配置回转工作台，可实现多面一次性加工；独立操作面板便于调试，自带链式排屑装置，排屑顺畅；适合箱体类、复杂结构件的精密铣、镗、钻加工，批量生产稳定性强。
技术参数
| 项目 | 单位 | ZS‑H800 |
|---|---|---|
| X/Y/Z 轴行程 | mm | 1400/1300/1100 |
| 主轴中心至工作台面距离 | mm | 185‑1185 |
| 主轴端面至工作台中心距离 | mm | 135‑1235 |
| 工作台数量 | pcs | 1 |
| 工作台面尺寸 | mm | 800*800 |
| 工作台的最大承载重量 | kg | 2000 |
| 托盘上表面 T 型槽 | mm | 5‑22*160 |
| 工件最大回转直径 | mm | Φ1600 |
| 工作台最小分度 | deg | 1° 或 0.001° |
| 主轴锥孔 | type | BT50‑190 |
| 主轴最大转速 | rpm | 6000 |
| 主轴形式 | type | 标准：皮带式 选配：齿轮箱，五轴探头 |
| X/Y/Z 轴滚珠丝杆规格 | mm | 5010 或 5016 |
| X/Y/Z 轴快移移动速度 | m/min | 30/30/30 |
| X/Y/Z 轴线轨规格 | mm | 55 |
| X/Y/Z 电机连接方式 | type | 直联 |
| CNC 数控系统 | - | FANUC 0i-MF PLUS 1A |
| 重复定位精度 | mm | 0.008 |
| 推荐选用主轴电机参数 | kw | 18.5/22 |
| 推荐选用 X‑Y‑Z 轴电机参数 | kw | 27/36/27 |
| 床身滑块高度 | mm | 55 |
| 机床重量 | t | 11 |
*基础参数以双方签订技术协议为准
